Notice Claas bec à chaîne 4 rangs

Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.



Vous pouvez aussi consulter la FAQ de ce kit si ce n'est pas déjà fait.

- J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

- Les pièces sont réalisées en impression 3D en ABS. C'est une matière sensible à l'acétone ce qui en fait une matière très facile a coller à la super glue (celle-ci "dissout" légèrement le materiaux créant ainsi une "soudure"). Les pièces peuvent présenter des légers défauts en surface ou un motif du à l'impression FDM; cela n'est pas génant pour le modèle final mais si vous êtes très exigeant vous pouvez tout à fait poncer légèrement les surfaces avec une lime ou du papier de verre. Attention cette matière est sensible à la chaleur  à partir de 80°C (déforamtions, brulures, déterioration de pièce).

- Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé.  Les imprimantes dont je dispose sont des modèles milieu de gamme  destinées au particuliers donc les précisions ne sont pas parfaites; il faudra peut etre reprendre légèrement quelques trous ou quelques défauts sur les pièces. Je n'envoie jamais de pièce inutilisables.



4 rangs assemblé

4 rangs éclaté

   Matériel Nécessaire

  • Cutter
  • Colle Cyano (super glue)
  • Lime plate
  • Peinture couleur Claas
  • Pince coupante



> Liste détaillée des pièces <

   1.Logo glue


P-01 / P-02 / P-03

Assemblage 4 rgs 01  Assemblage 4 rgs 02

Assembler les 2 guides maïs rotatifs (P-01) et la vis en collant respectivement les 2 moitiés (P-02 / P-03). Attention au sens des éléments de la vis afin de constituer une spire continue.

    2.Logo glue


P-04 / P-05 / P-06 / P-07 / P-08

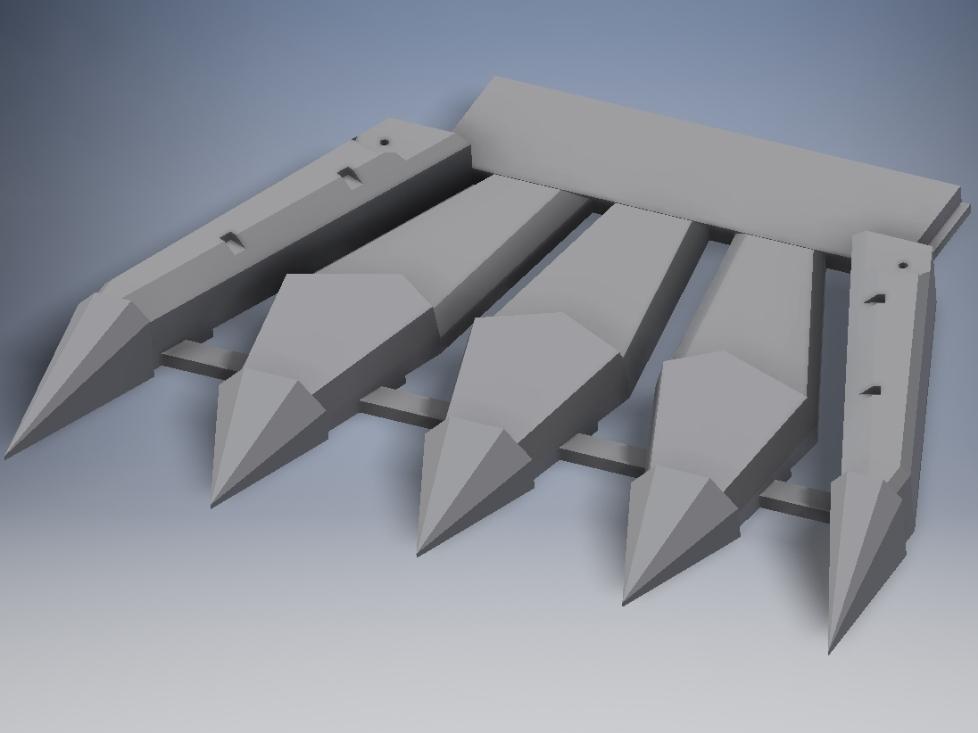

Assemblage 4 rgs 3 Assemblage 4 rgs 04

Assembler le caison de la vis comme suit: coller les flancs de bec (P-05 / P-06) sur les pointes centrales (P-04), coller  ensuite le dos de bec (P-07) en appui sur les flancs de bec. Le dos est légèrement incliné par rapport au pointes centrales. Fixer la latte de fixation du bec (P-08) au dessus du dos, bien centrée sur le bec.

   3.


P-09 / P-10

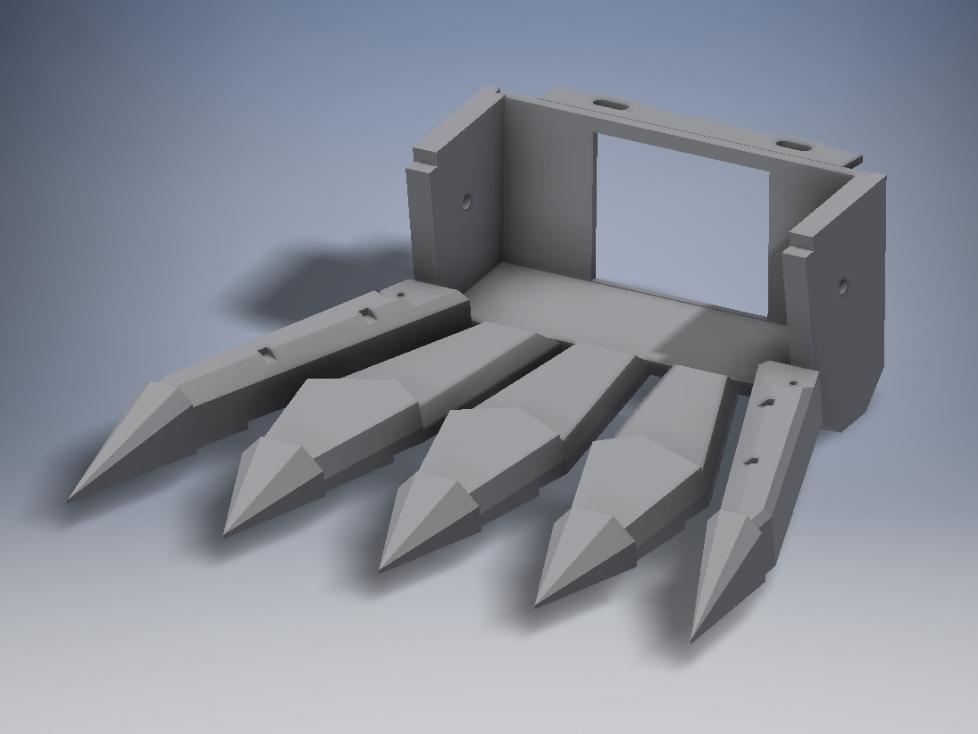

Assemblage 4 rgs 05

Retirer les renfors présents entre les pointes. Ceux ci sont prévu pour rigidifier le modèle pendant les opérations de montage, poncage,... Ils doivent bien sur disparaitres avant la peinture du bec. Couper les à l'aide d'un cutter ou d'une scie.

   4.


-

Assemblage 4 rgs 06

Vous pouvez déja peindre toutes les pièces: Vert Claas pour toutes les pointes du bec, les guides maïs rotatifs, la vis et les diviseurs, argent pour les disques de coupes et les béquilles, noir pour les chaines et blanc pour les guides maïs et les tôles de flanc de bec.

   5.Logo glue


A-01

Assemblage 4 rgs 07

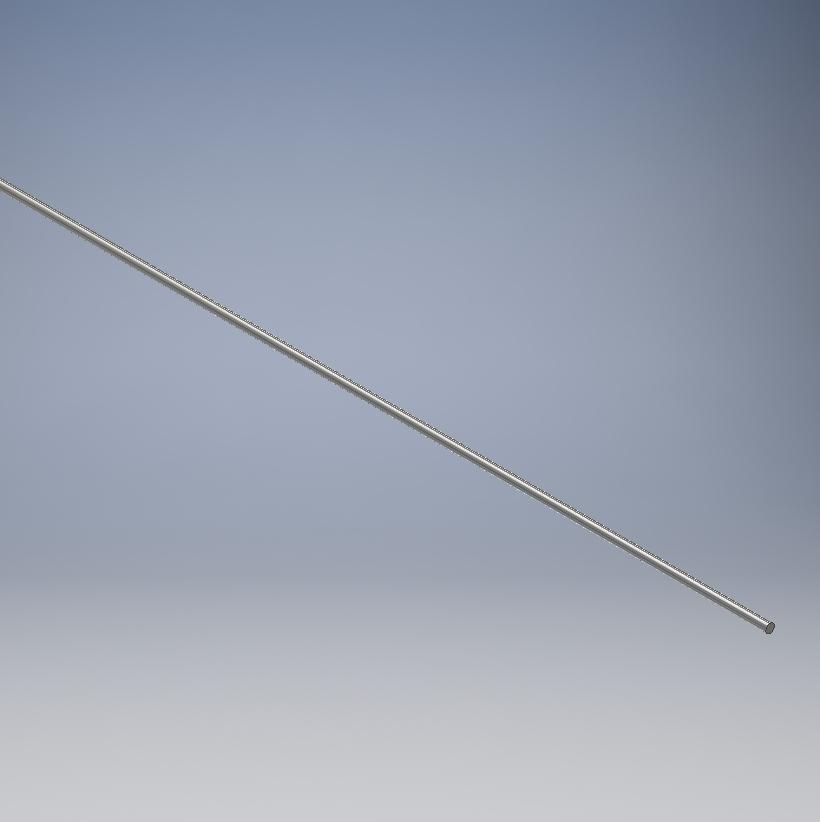

Insérer des petit morceau d'axe de 1 mm (A-01) dans les trous prévu sous le bec à l'arrière. Ils doivent dépasser de +/- 1 à 2 mm. Coller les dans chaque lorgement.

   6.Logo glue


A-01

Assemblage 4 rgs 08

Faire de même avec les trou avant et les faire dépasser de +/- 2 à 3 mm.

   7.


P-14

Assemblage 4 rgs 09

Insérer les béquilles (P-14) à l'arrière du bec. Elles doivent monter et descendre librement.

8.Logo glue


P-11 / P-12

Assemblage 4 rgs 10

Insérer toutes les chaînes entre les axes préalablement installés.

   9.Logo glue


P-13

Assemblage 4 rgs 11

Fixer les disques de coupe (P-13) par paire, un dans un sens, l'autre dans le sens inverse sur chaque axe installés à l'avant du bec (dépassant de 2 à 3 mm). Ils doivent se chevaucher légèrement comme illustrer.

10.


A-01 / A-02

Assemblage 4 rgs 12

Fixer la vis d'alimentation à l'aide de 2 morceau d'axe de 2 mm (A-02). Installer également les guides maïs rotatifs avec 2 petits morceau d'axe de 1 mm (A-01). Attention au sens de la vis d'alimentation; celle-ci doit pouvoir tourner librement.

   11.Logo glue


P-18 / P-19 / P-15 / P-16 / P-17

Assemblage 4 rgs 13

Coller les tôles de flanc de bec (P-18 / P-19) de chaque coté du caisson. Installer le guide maïs central (P-15) et les guides maïs gauche (P-16) et droite (P-17) à l'aide de petit axe de 1 mm (A-01). Les guides gauches et droits doivent pouvoir se replier facilement.

   12.Logo glue


P-18 / A-01

Assemblage 4 rgs 14-Assemblage 4 rgs 15

Coller les diviseurs de chaque coté comme illustré à l'aide de 2 morceaux d'axe de +/- 20 mm de long (selon vos préférences).

13.


A-03

Assemblage 4 rgs 16

Apposer les stickers Claas (A-03) de chaque coté de la tête de récolte.





Résultat final

20220523 42020220523 42720220523 71120220523 607
