Notice Kemper Champion 4500

Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.



Vous pouvez aussi consulter la FAQ de ce kit si ce n'est pas déjà fait.

- J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

- Les pièces sont réalisées en impression 3D en ABS. C'est une matière sensible à l'acétone ce qui en fait une matière très facile a coller à la super glue (celle-ci "dissout" légèrement le materiaux créant ainsi une "soudure"). Les pièces peuvent présenter des légers défauts en surface ou un motif du à l'impression FDM; cela n'est pas génant pour le modèle final mais si vous êtes très exigeant vous pouvez tout à fait poncer légèrement les surfaces avec une lime ou du papier de verre. Attention cette matière est sensible à la chaleur  à partir de 80°C (déforamtions, brulures, déterioration de pièce).

- Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé.  Les imprimantes dont je dispose sont des modèles milieu de gamme  destinées au particuliers donc les précisions ne sont pas parfaites; il faudra peut etre reprendre légèrement quelques trous ou quelques défauts sur les pièces. Je n'envoie jamais de pièce inutilisables.



English  Nederlands  Deutsch  Italiano

Traduit à l'aide de Google Traduction

Kemper rouge et jaune

   Contenu du kit

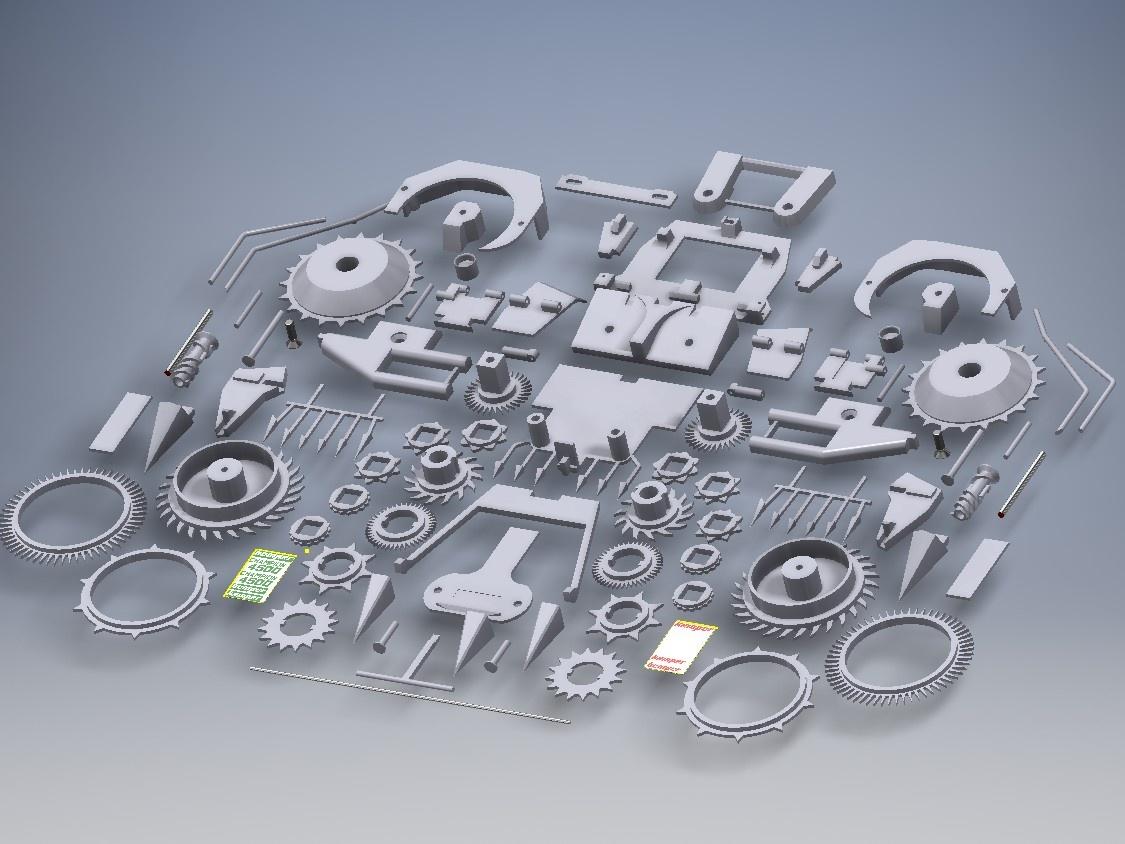

Eclate des pieces 04

> Liste détaillée des pièces <

   Matériel Nécessaire



  • Cutter
  • Colle Cyano (super glue)
  • Lime plate
  • Tournevis cruciforme
  • Peinture selon choix
  • Petite équerre à angle droit
  • Pince coupante

   1.Logo glue

P-01 / P-02

001  002

Coller le fond du Kemper (P-01) perpendiculairement au dos (P-02). La tôle doit être en appuis contre les taquets au-dessous, bien à angle droit avec le dos.

    2.Logo glue

P-11

003

Sur le dessous de l'assemblage précédent, coller le support des pointes intermédiaires (P-11) comme sur l'illustration.

   3.Logo glue

P-03

004

Coller le bloc support des tambours d'alimentation (P-03) sur la plaque de fond, contre le dos.

   4.Logo glue

P-04 / P-05

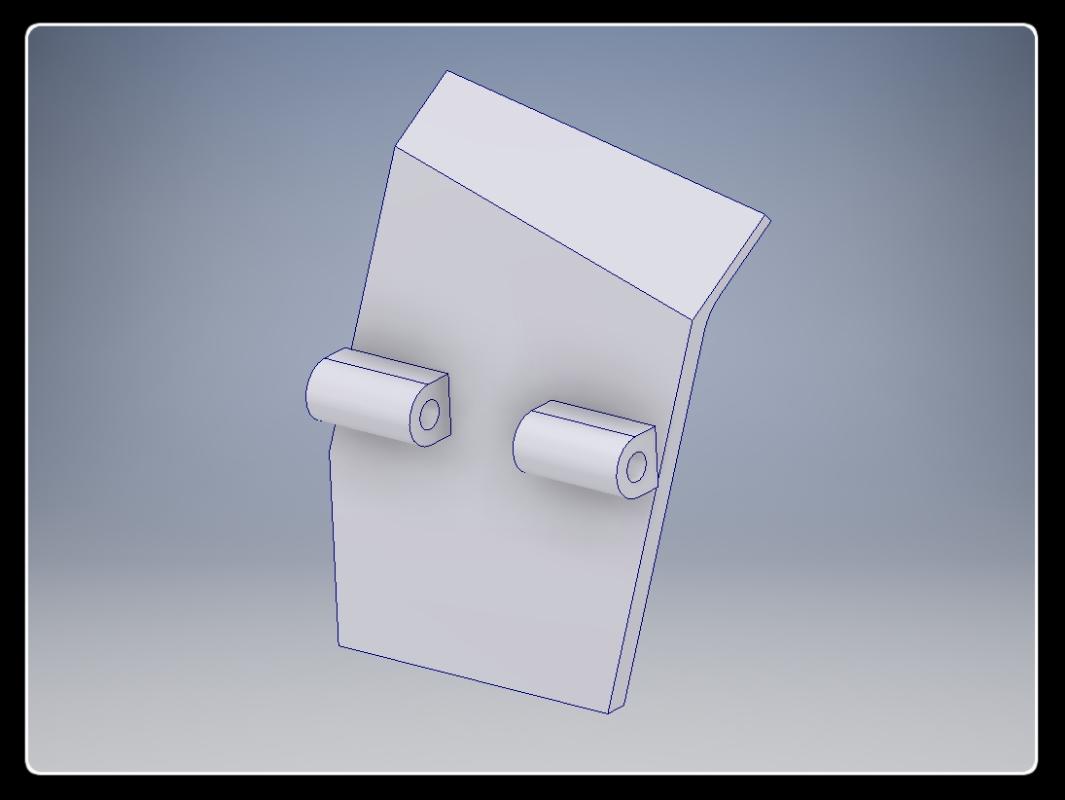

005Assembler les flancs de canal gauche et droit (P-04 / P-05) de part et d'autre du bloc support de tambour.

   5.Logo glue

P-06

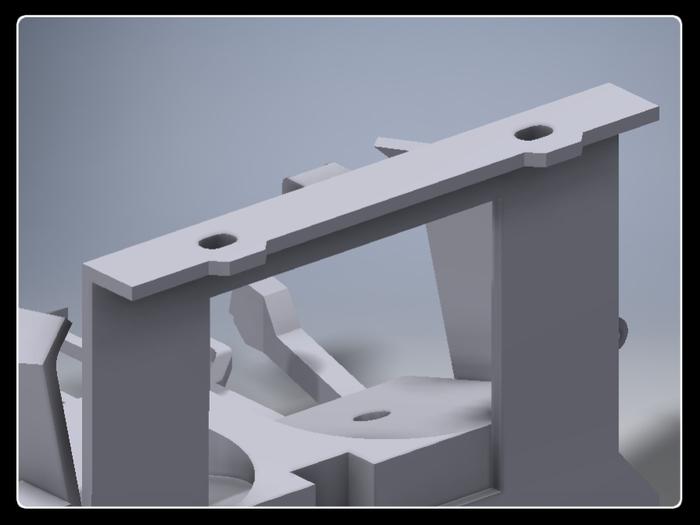

006Coller la latte de fixaion de bec (P-06) au dessus du dos de bec.

   6.Logo glue

P-13 / P-14 / P-15 / P-16 / P-17

007  008

Assembler les tambours d'alimentation en empilant successivement une scie (P-13 / P-14), une grande étoile d'alimentation (P-15), deux moyennes étoiles d'alimentation (P-16) et deux petites étoiles d'alimentation (P-17). Attention d'aligner la grande étoile d'alimentation et les moyennes entre elles.

   7.Logo glue

P-07 / P-08 / P-09 / P-10

010  009

Coller les tôles guide flux gauche et droite

(P-09 / P-10) respectivement sur les carters de tambour d'alimentation gauche et droite (P-07 / P-08).

   8.Logo glue

-

011  012

A l'aide des tambours d'alimentation montés à l'étape 6. localiser les carters de tambours d'alimentation en alignant les trous et coller les sur le dos de bec (l'utilisation d'un axe pour l'alignement est fortement recommandé). Les tambours peuvent être retirés pour l'instant.

9.

P-27

013De part et d'autre du bec, assembler les fûts de vérin (P-27) à l'aide d'un morceau d'axe de 1mm de diamètre.

   10.Logo glue

P-26

014Coller la pointe centrale (P-26) à son emplacement.

11.

P-18

015  016

Réintroduire les tambours et insérer les axes de tambours d'alimentation (P-18) par le dessus.

   12.Logo glue

P-19 / P-20 / P-21 / P-22 / P-23

017  018

Assembler les petites toupies gauche et droite comme suit: corps de petite toupie gauche/droite (P-19 / P-20), étoile inférieure de petite toupie (P-21), étoile intermédiaire de petite toupie (P-22) et étoile supérieure de petite toupie (P-23).

13.

-

019  020

Placer les deux petites toupies assemblées précédemment. Attention à bien mettre la gauche à gauche et la droite à droite.



14.

P-24 / P-25

021  022

Placer la tôle centrale (P-18) et insérer les axes de petite toupies (P-25). Ne pas coller la tôle centrale tout de suite, elle devra être démontée pour la peinture.

   15.Logo glue

P-30 / P-31 / P-32 / P-33

023  024

Coller les dents d'unité latérale gauche (P-32) sur le chassis d'unité latérale gauche (P-30) et les dents d'unité latérale droite (P-33) sur le chassis d'unité latérale droit (P-31).

   16.Logo glue

P-28 / P-29

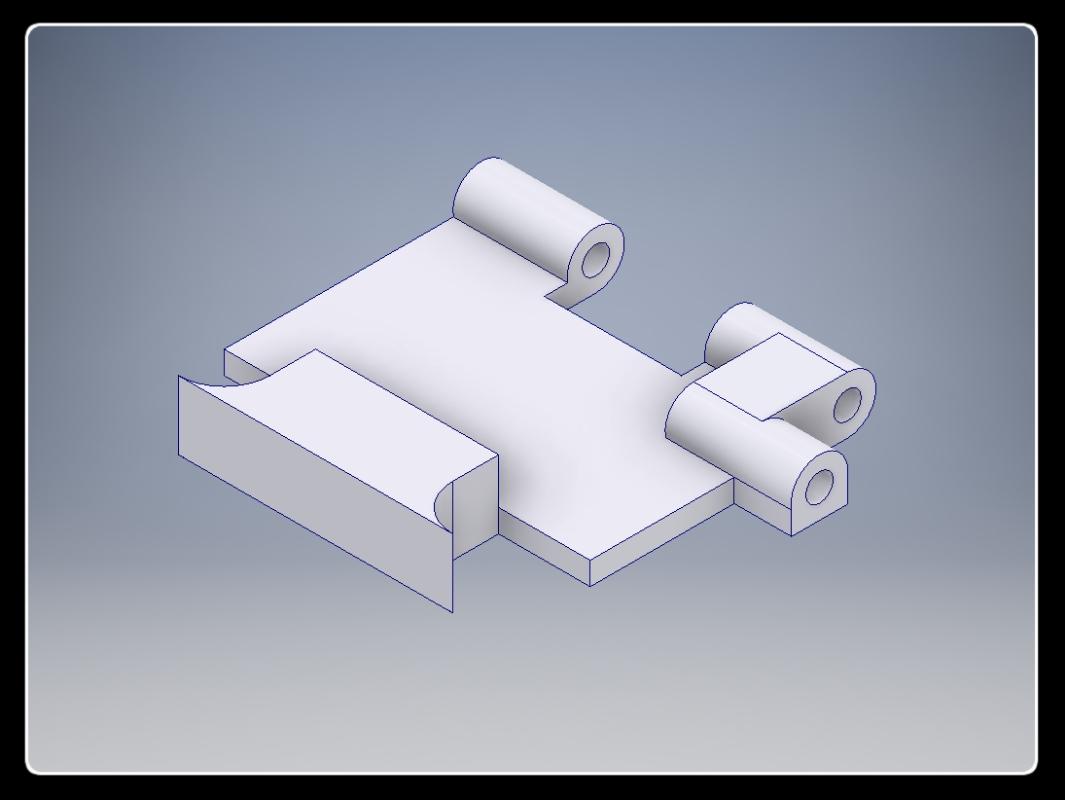

025Fixer les tôles charnière d'unité latérales gauche (P-28) et droite (P-29) respectivement sur les unités latérales gauche et droites.

   17.Logo glue

P-40 / P-41 / P-42 / P-43 / P-45

026  027

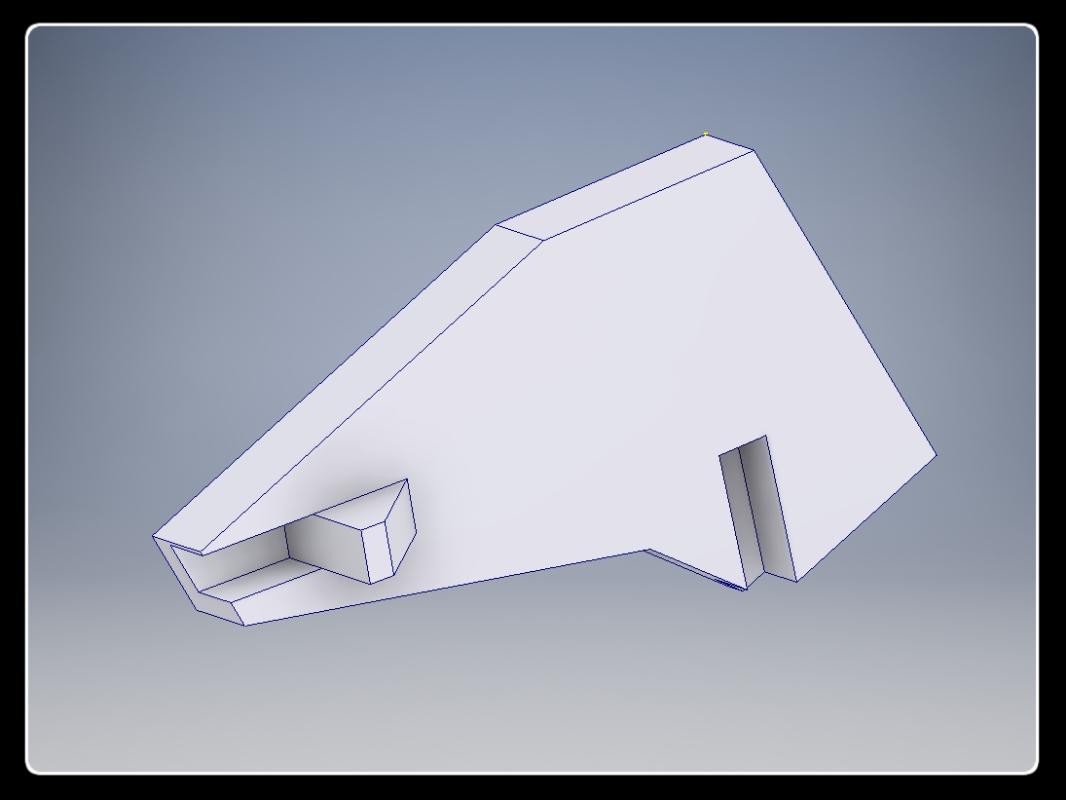

Fixer les blocs de vis gauche (P-42) et droit (P-43) sur les flancs de bec (P-40 / P-41). Coller également la tôle de flanc de bec (P-45) a cheval sur le flanc et la bloc comme illustré.

   18.Logo glue

P-44

028

Insérer une pointe extérieure (P-44) dans chaque flanc et coller la.

   19.Logo glue

-

029

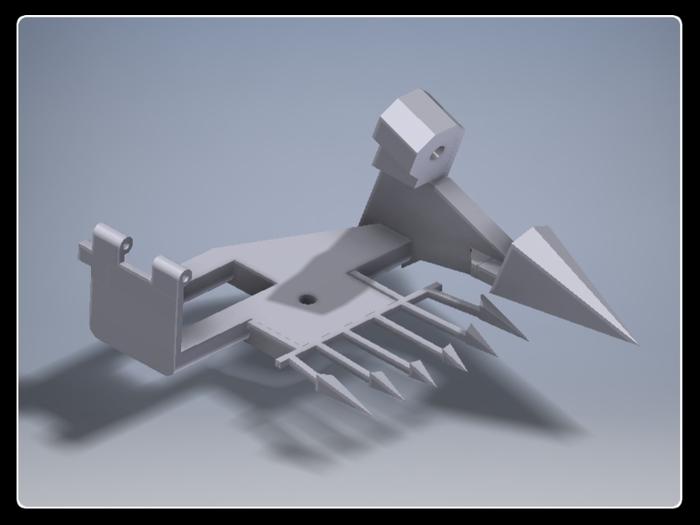

Coller les flanc assemblés à l'étape 18. aux unités latérales. Attention au sens de montage, voir la photo ci dessus.

   20.Logo glue

P-34 / P-35 / P-37 / P-38 / P-39

030  031

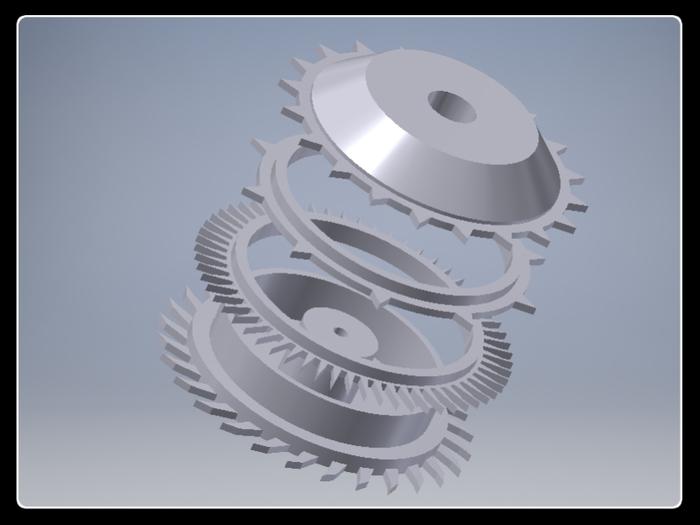

Assembler les grandes toupies comme illustré; corps de grande toupie gauche/droite (P-34 / P-35), couronne à petite pointe (P-37), couronne à pointe moyenne (P-38) et chapeau de grande toupie (P-39). Aligner les dents du chapeau avec la couronne à grande pointe.

21.

A-02

032  033

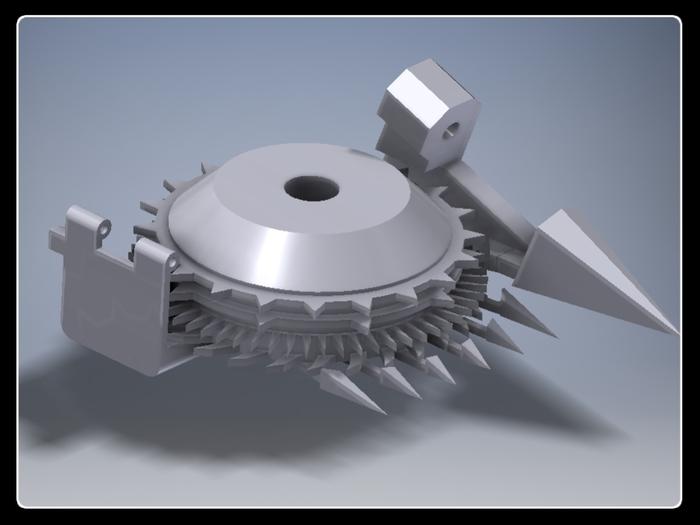

Placer les grandes toupies gauche et droite respectivement sur l'unité latérale gauche et droite. Fixer les avec la vis M3 fournies (A-02) sans trop serrer pour les laisser libre en roation.

22.

P-46 / P-47

034

Insérer les carters de grande toupie gauche

(P-46) et droit (P-47) comme sur l'image. Ne les collez pas encore, il sera plus facile de les peindres à part.

23.

A-01

035

Plier un morceau de +/- 15mm (A-01) à angle droit et insérer le dans chacune des deux tôle charnière d'unité latérale, ce sera plus tard les tiges de vérin de repliage.

24.

A-01

036

Accrocher les deux unités latérales en enfilant la tige de vérin dans son fut et en insérant un morceau de fil de 1mm de diamètre de +/- 15 mm de long (A-01) pour joindre les unités latérale à l'unité centrale. Le fil inséré forme une charnière.

25.

P-48 / P-49 / A-03

037  038

Répérer la vis gauche (P-48) et la droite (P-49) et insérer les entre le bloc de vis et la pointe extérieure de chaque coté du bec. Solidariser les à l'aide des axes de vis latérales (A-03), pas besoin de colle à cette étape.



26.

P-53

039

De chaque cotés, insérer une barre support guide maïs coudée (P-53) dans les trous prévus sur les cartes de grande toupie. Ne pas coller, les guides maïs seront démontés pour la peinture.





27.

P-54

040

Insérer les barres support guide maïs droite (P-54) des deux cotés dans les logements prévus. Ne pas les coller non plus pour l'étape de peinture.

   28.Logo glue

P-51 / P-52

041

Fixer les barres guide maïs gauche (P-51) et droite (P-52) entre les barres support guide maïs comme sur la photo.

29.

P-50

042

Poser l'abat maïs (P-50) dans son logement pour voir si tout va bien sans le coller, celui-ci sera démonté pour la peinture.

30.

-

Pieces en rouge  Pieces en blanc

Démonter les sous ensembles et peindre les pièces dans les différentes couleures.

31.

-

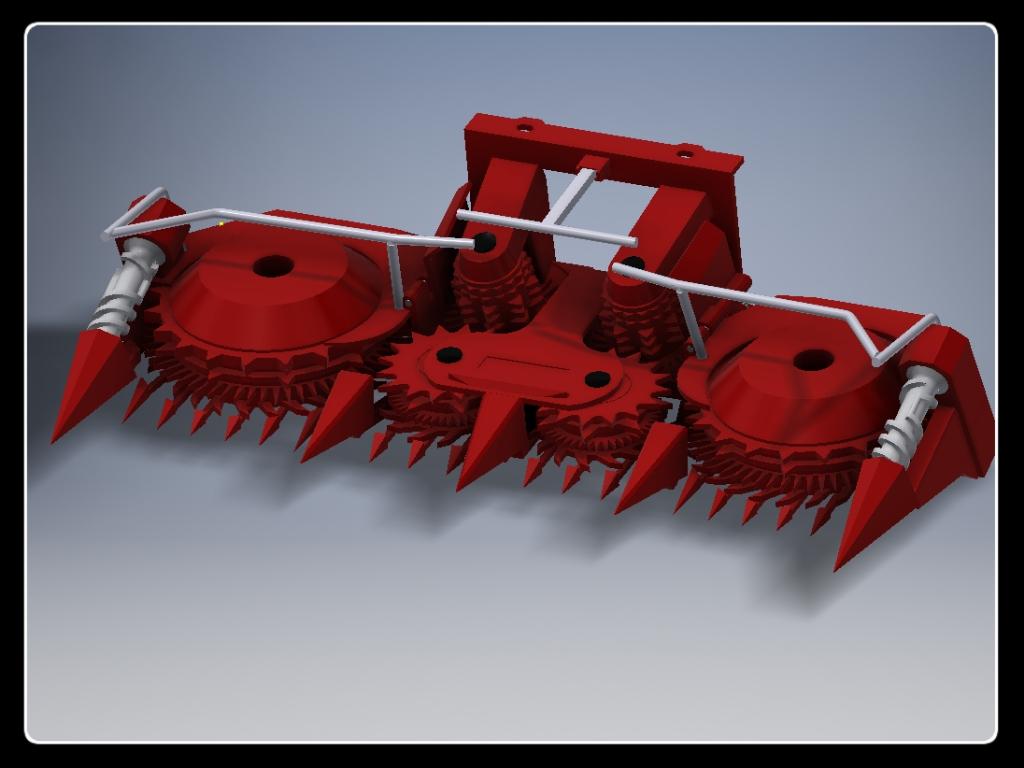

Pieces peintes remonteesRemonter les sous assemblages une fois la peinture sèche, cette fois la tôle centrale peut être collée sur le bloc support des tambours, l'abat maïs et les guide maïs peuvent eux aussi être mis en place définitivement.

   32.Logo glue

P-36

043  044

Insérer les centres de grande toupie (P-36) préalablement peints de chaque coté.

33.

A-04 / A-05

045  046

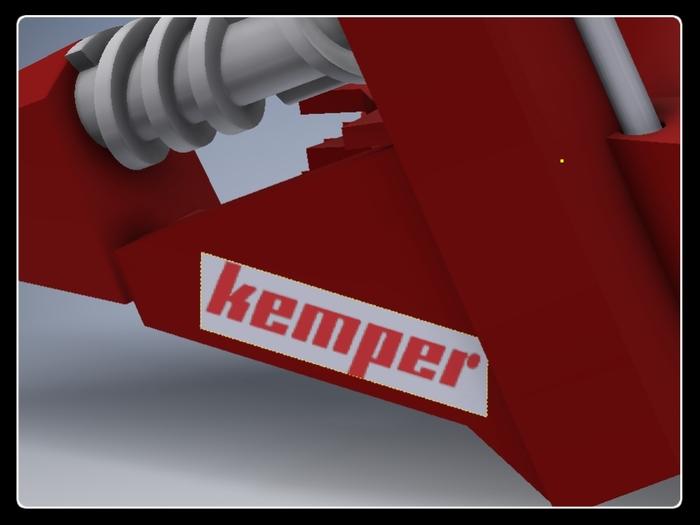

Apposer les stickers (A-05 / A-06) sur l'arrière des unités latérales et sur les flancs du bec. La colle des autocolants peut parfois avoir du mal a coller, ne pas hésiter a mettre un petit point de glue pour éviter tout décolement.

34.

A-04 / A-05

047

Coller l'autocollant Kemper sur la tôle centrale.

35.

-

Received 986322378563325 20210205123634281Le kit est terminé, il reste à l'adapter sur l'ensileuse de votre choix.

36.

-

20210225 353  20210225 406

Voici un exemple montrant comment moi j'attèle les coupes à mes ensileuses. Cela me permet d'avoir une grande interchangeabilité entre machine et tête de récolte.

Résultat final

20210220 15255120210220 15261420210220 151131

★ ★ ★ ★ ★
