Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.



Vous pouvez aussi consulter la FAQ de ce kit si ce n'est pas déjà fait.

- J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

- Les pièces sont réalisées en impression 3D en ABS. C'est une matière sensible à l'acétone ce qui en fait une matière très facile a coller à la super glue (celle-ci "dissout" légèrement le materiaux créant ainsi une "soudure"). Les pièces peuvent présenter des légers défauts en surface ou un motif du à l'impression FDM; cela n'est pas génant pour le modèle final mais si vous êtes très exigeant vous pouvez tout à fait poncer légèrement les surfaces avec une lime ou du papier de verre. Attention cette matière est sensible à la chaleur  à partir de 80°C (déforamtions, brulures, déterioration de pièce).

- Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé.  Les imprimantes dont je dispose sont des modèles milieu de gamme  destinées au particuliers donc les précisions ne sont pas parfaites; il faudra peut etre reprendre légèrement quelques trous ou quelques défauts sur les pièces. Je n'envoie jamais de pièce inutilisables.



Kemper 345 rouge et jaune

   Contenu du kit

Eclaté des pièces du 345

> Liste détaillée des pièces <

   Matériel Nécessaire



  • Cutter
  • Colle Cyano (super glue)
  • Lime plate
  • Peinture couleur Claas
  • Pince coupante

   1.Logo glue

P-00-54 / P-00-55 / P-00-56 / P-00-57 / P-00-58

Assemblage 345 01

Assembler les petites toupies comme ceci. Sur le corps de petite toupie (P-00-54 / P-00-55) enfiler l'étoile inférieure de petite toupie (P-00-56) puis l'étoile intermédiaire de petite toupie (P-00-57) et l'étoile supérieure de petite toupie (P-00-58).

    2.Logo glue

P-00-50 / P-00-51 / P-00-52 / P-00-53

Assemblage 345 02

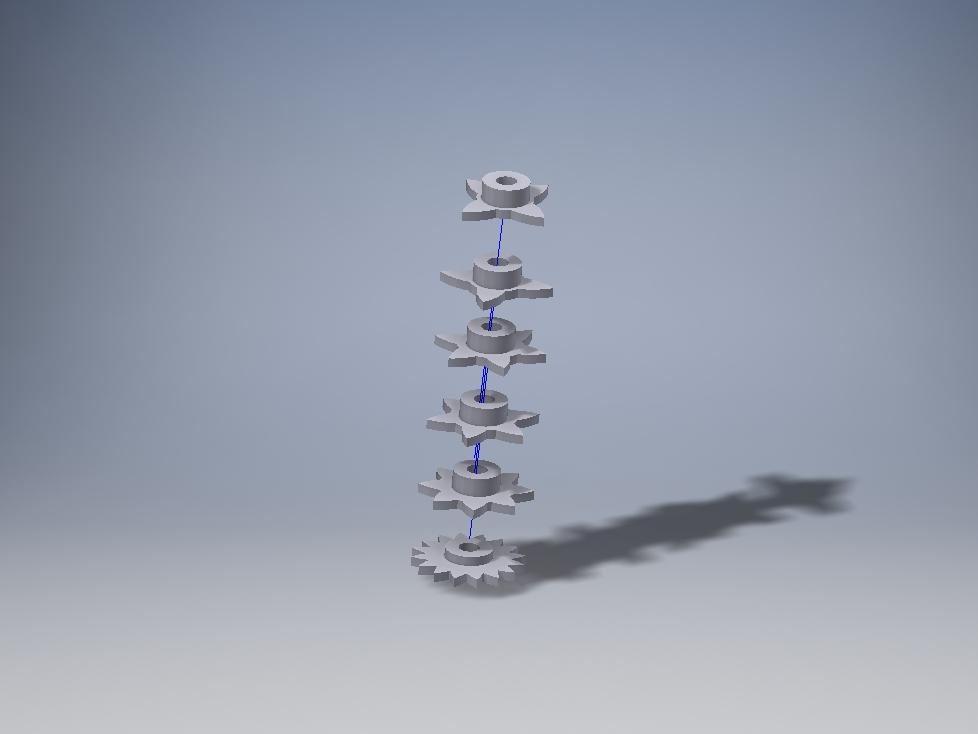

Assembler les tambours d'alimentation en empilant successivement une étoile de tambour d'alimentation 16 dents (P-00-50), une étoile de tambour d'alimentation 8 dents (P-00-51), 2 étoiles de tambour d'alimentation 6 dents (P-00-52) et 2 étoiles de tambour d'alimentation 4 dents (P-00-53). Essayer un maximum de décaler les dents d'une étoile à l'autre.

   3.Logo glue

P-02-80 / P-02-81

Assemblage 345 03

Coller la barre centrale 2 (P-02-81) au centre de la grande barre centrale 1 (P-02-80).

   4.

P-03-01

Assemblage 345 04

Ensuite vient l'assemblage du chassis. On commence avec le chassis central (P-03-01).

   5.Logo glue

P-02-06 / P-02-07

Assemblage 345 05

Coller le flanc central gauche (P-02-06) et le droit (P-02-07) de chaque coté du bec comme sur l'image.

   6.Logo glue

P-00-01 / P-00-08

Assemblage 345 06

Installer le dos de bec (P-00-01) ainsi que le cadre d'attelage (P-00-08) l'un sur l'autre.

   7.Logo glue

P-03-51 / P-02-50 / A-00-02

Assemblage 345 07Assemblage 345 07 2

Empiler 2 étoiles d'alim de flanc (P-03-51) et une étoile d'alim de flanc cut (P-02-50), insérer les dans leur logement et enfiler un morceau d'axe de 2mm (A-00-02) comme illustré. Répéter la même chose de l'autre coté. Vous pouver les coller entre elles pour plus de facilité mais attention à ne pas les coller sur l'axe, l'ensemble de 3 étoiles doit pouvoir se demonter pour la peinture. Attention à l'orientation de l'étoile supérieure (étoile d'alim de flanc cut), le dégagement de celle-ci laisse la place pour la charnière de repliage des unités latérales.

   8.Logo glue

P-45-10 / P-45-11 / P-45-21 / P-45-22 / A-03-01

Assemblage 345 08

Présenter les flancs latéraux gauche (P-45-10) et droit (P-45-11) de part et d'autre ainsi que les capots latéraux gauche (P-45-21) et droit (P-45-22) . Pour faciliter les opérations suivante, je vous conseille de déja les fixer avec les vis de charnière d'unités lat. (A-03-01). Les capots peiuvent déjà être collés sur les flancs.

9.Logo glue

P-45-02 / P-45-03

Assemblage 345 09

Placer les chassis latéraux gauche (P-45-02) et droit (P-45-03) pour qu'ils s'alignent parfaitement avec le chassis central.

   10.Logo glue

P-00-02 / P-00-03

Assemblage 345 10

Coller ensuite les flancs de bec gauche (P-00-02) et droit (P-00-03). L'arrière des flancs doit affleurer le bord du chassis central.

   11.Logo glue

P-03-02 / P-45-15 / P-45-16

Assemblage 345 11

Par le dessous, placer les patins centraux (P-03-02) et les patins latéraux gauche (P-45-15) et droit (P-45-16).

   12.Logo glue

P-01-11 / P-01-12 / P-00-04 / P-00-05 / P-00-06

Assemblage 345 12

Coller les carters de vis gauche (P-01-01) et de vis droit (P-01-02). Installer ensuite les pointes extérieures (P-00-04) à chaque extrémité du bec, la pointe centrale (P-00-05) au milieu et les pointes intermédiaires (P-00-06) sur les emplacements restants.

13.

P-02-17 / P-02-18

Assemblage 345 13

Ôter les vis et insérer cette fois les capots centraux gauche (P-02-17) et droit (P-02-18). Ne coller pas non plus ces capots tout de suite, ils doivent se démonter pour permettre de retirer les étoiles d'alim de flanc pour l'étape de peinture.

   14.Logo glue

P-00-07 / P-00-09

Assemblage 345 14Assemblage 330 11 2

Placer le carter de tambour d'alimentation (P-00-07) bien centré sur le bec, au dessus du dos de bec. la pièce doit être placée légèrement en arrière afin que les trous s'alignent avec ceux du chassis inférieur. Vous pouvez utiliser 2 tiges afin de guider la pièce jusqu'a son emplacement. Coller ensuite la latte de fixation du bec (P-00-09) derrière le carter, centré et posée en affeurement avec le dessus.

15.

-

Assemblage 345 15

Insérer les 2 tambours d'alimentation à leur place à l'aide d'axe de 2mm. Ne pas coller les axes car les tambours seront démontés pour les opérations de peinture.

16.

-

Assemblage 345 16

Monter les petites toupies pré-assemblées à l'étape 1. Attention au sens gauche ou droite selon la position de la toupie dans le bec.

17.

P-03-73 / P-03-72 / P-00-71 / P-03-70 / P-03-71 / A-00-03 / P-00-72

Assemblage 345 17

Placer les tôles latérales gauche (P-03-73) et droite (P-03-72) ainsi que la tôle centrale (P-00-71) et les tôles intermédiaires gauches (P-03-70) et droites (P-03-71). Insérer les axes (A-00-03) à travers les moyeux de toupie (P-00-72) et les enfoncer dans le chassis central. Eviter de coller ces parties pour l'instant, le tout devant être démonter pour la peinture.

   18.Logo glue

-

Assemblage 345 18

Démonter les sous assemblages montés précédemment et peindre chaques partie dans la couleure de votre choix. Peindre aussi les différents éléments restant tel que les barres et les vis.

Après séchage, remonter le tout. Au besoin, certaines pièces peuvent maintenant être collées. Penser à laisser libre en rotation les toupies, les tambours d'alimentation et les vis.

19.

P-00-59 / P-00-60 / A-00-02 / A-45-02

Assemblage 345 19

Insérer les vis gauche (P-00-59) et droite (P-00-60) respectivement à gauche et à droite à l'aide d'axe de 2 mm (A-00-02). Coller aussi les bâches caoutchouc (A-45-02) de part et d'autre au dessus des charnières.

   20.Logo glue

P-45-82 / P-45-83 / P-45-84 / P-45-85

Assemblage 345 20

Insérer les barres latérales 1 gauche (P-45-82) et droite (P-45-83) ainsi que les barres latérales 2 gauche (P-45-84) et droite (P-45-85) à l'endroit prévu, comme sur la photo.

21.

A-00-01 / P-45-86 / P-45-87

Assemblage 345 21

Fixer l'ensemble de barre assemblé à l'étape 3 à l'aide d'un morceau d'axe de 1 mm (A-00-01).

Coller également les barres latérales 3 gauche (P-45-86) et droite (P-45-87) sur les barres placées à létape précédente.

   22.

P-45-88 / P-45-89

Assemblage 345 22Assemblage 345 22 2

Coller les barres latérales 4 gauche (P-45-88) et droite (P-45-89) sur les barres placées à létape précédente.

23.

A-45-01

Kemper série 300-02Kemper série 300-03

Apposer les stickers "Champion 345" (P-45-01) à l'arrière du bec de part d'autre. Les autocollants "Kemper" peuvent être collés sur les flancs et/ou sur la tôle centrale mais ce n'est pas obligatoire. Les modèles réels n'en sont pas tous équipés.







Résultat final
