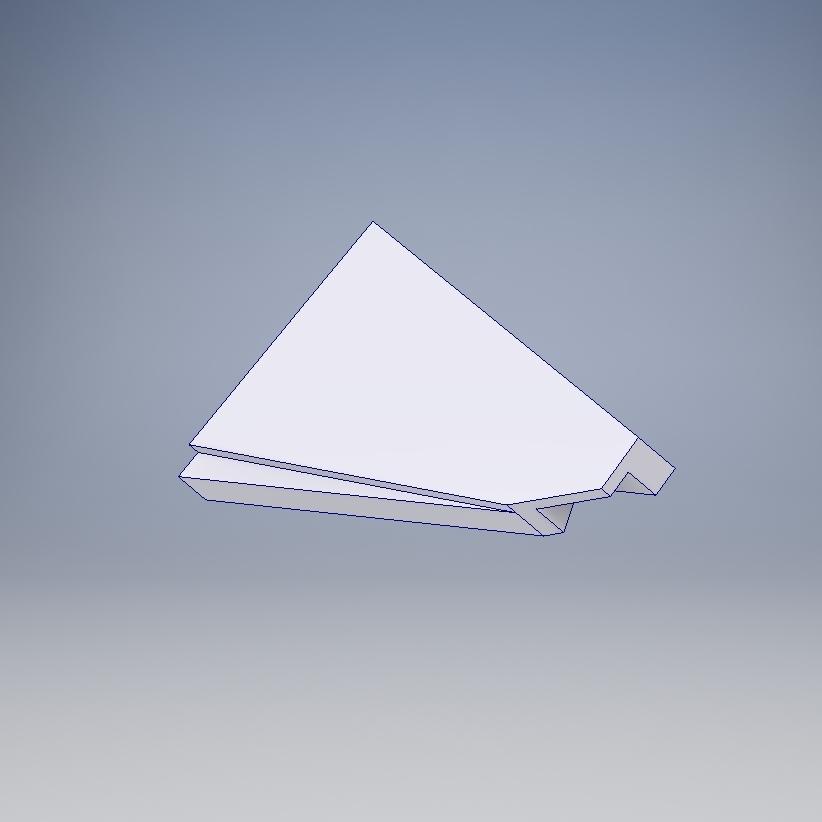

Notice Kemper Champion 360

Préface

Dans les pages suivantes je vais détailler pas à pas les étapes de la construction du modèle. Je vais essayer d'être clair et précis, si vous avez des difficultés, je vous invite à poser votre question ou votre problème dans les commentaires. J'essaierais de répondre rapidement et le plus clairement possible.

Vous pouvez aussi consulter la FAQ de ce kit si ce n'est pas déjà fait.

- J’ai essayé d’apporter le plus grand soin à la conception de la tête de récolte tout en conservant un bon compromis entre facilité, solidité et niveau de détail.

- Les pièces sont réalisées en impression 3D en ABS. C'est une matière sensible à l'acétone ce qui en fait une matière très facile a coller à la super glue (celle-ci "dissout" légèrement le materiaux créant ainsi une "soudure"). Les pièces peuvent présenter des légers défauts en surface ou un motif du à l'impression FDM; cela n'est pas génant pour le modèle final mais si vous êtes très exigeant vous pouvez tout à fait poncer légèrement les surfaces avec une lime ou du papier de verre. Attention cette matière est sensible à la chaleur à partir de 80°C (déforamtions, brulures, déterioration de pièce).

- Je ne suis qu’un modeste particulier qui propose des kits à la vente, je ne dispose donc d’aucun moyen de production très poussé ni optimisé. Les imprimantes dont je dispose sont des modèles milieu de gamme destinées au particuliers donc les précisions ne sont pas parfaites; il faudra peut etre reprendre légèrement quelques trous ou quelques défauts sur les pièces. Je n'envoie jamais de pièce inutilisables.

P-00-50 / P-00-51 / P-00-52 / P-00-53

Assembler les tambours d'alimentation en empilant successivement une étoile de tambour d'alimentation 16 dents (P-00-50), une étoile de tambour d'alimentation 8 dents (P-00-51), 2 étoiles de tambour d'alimentation 6 dents (P-00-52) et 2 étoiles de tambour d'alimentation 4 dents (P-00-53). Essayer un maximum de décaler les dents d'une étoile à l'autre.

P-03-51 / P-02-50 / A-00-02

Empiler 2 étoiles d'alim de flanc (P-03-51) et une étoile d'alim de flanc cut (P-02-50), insérer les dans leur logement et enfiler un morceau d'axe de 2mm (A-00-02) comme illustré. Répéter la même chose de l'autre coté. Vous pouver les coller entre elles pour plus de facilité mais attention à ne pas les coller sur l'axe, l'ensemble de 3 étoiles doit pouvoir se demonter pour la peinture. Attention à l'orientation de l'étoile supérieure (étoile d'alim de flanc cut), le dégagement de celle-ci laisse la place pour la charnière de repliage des unités latérales.

10.

P-03-51 / A-00-02

Empiler à nouveau 2 x 3 étoiles d'alim de flanc (P-03-51) et insérer les à leur place à l'aide de 2 morceau d'axe de 2 mm (A-00-02). A nouveau vous pouver les coller entre elles pour plus de facilité mais attention à ne pas les coller sur l'axe, l'ensemble de 3 étoiles doit pouvoir se demonter pour la peinture.

11.

P-60-21 / P-60-22

Présenter les capots latéraux gauche (P-60-21) et droit (P-60-22) . Enlever les vis charnières d'unité lat si installées comme conseiller à l'étape 8. Une fois les capots mis en place, remettre les vis en place. Ne coller pas les capots tout de suite, ils doivent se démonter pour permettre de retirer les étoiles d'alim de flanc pour l'étape de peinture.

16.

P-00-07 / P-00-09

Placer le carter de tambour d'alimentation (P-00-07) bien centré sur le bec, au dessus du dos de bec. la pièce doit être placée légèrement en arrière afin que les trous s'alignent avec ceux du chassis inférieur. Vous pouvez utiliser 2 tiges afin de guider la pièce jusqu'a son emplacement. Coller ensuite la latte de fixation du bec (P-00-09) derrière le carter, centré et posée en affeurement avec le dessus.

19.

P-03-73 / P-03-72 / P-00-71 / P-03-70 / P-03-71 / A-00-03 / P-00-72

Placer les tôles latérales gauche (P-03-73) et droite (P-03-72) ainsi que la tôle centrale (P-00-71) et les tôles intermédiaires gauches (P-03-70) et droites (P-03-71). Insérer les axes (A-00-03) à travers les moyeux de toupie (P-00-72) et les enfoncer dans le chassis central. Eviter de coller ces parties pour l'instant, le tout devant être démonter pour la peinture.

20.

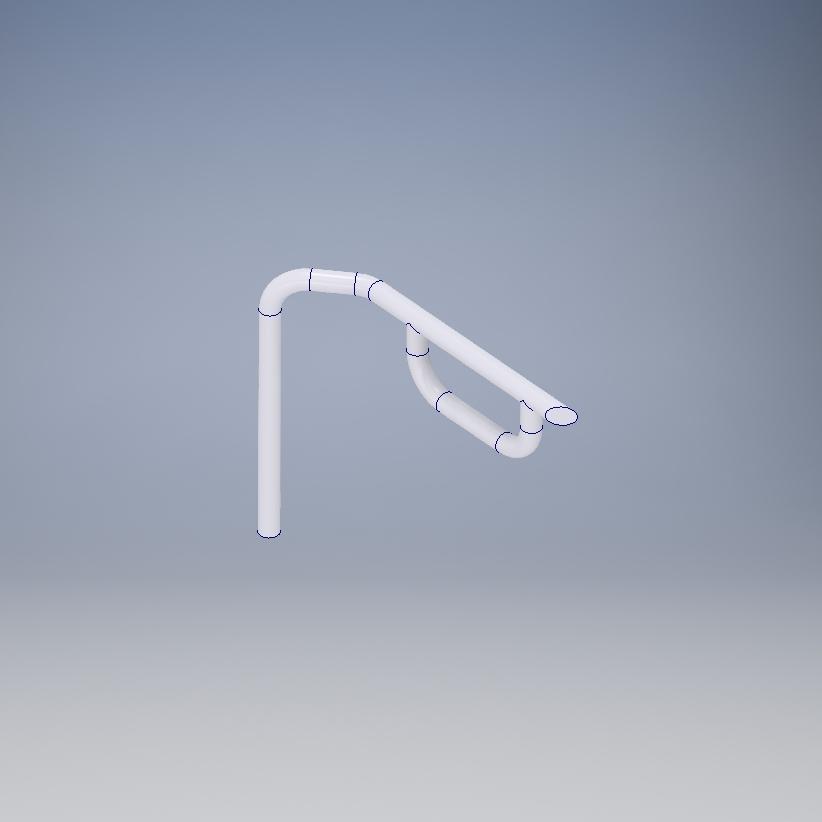

Démonter les sous assemblages montés précédemment et peindre chaques partie dans la couleure de votre choix. Peindre aussi les différents éléments restant tel que les barres et les vis.

Après séchage, remonter le tout. Au besoin, certaines pièces peuvent maintenant être collées. Penser à laisser libre en rotation les toupies, les tambours d'alimentation et les vis.
