Notice Kemper Champion 375

   Contenu du kit

> Liste détaillée des pièces <

   Matériel Nécessaire

• Cutter
• Colle Cyano (super glue)
• Lime plate
• Peinture couleur Claas
• Pince coupante

   1.

P-00-54 / P-00-55 / P-00-56 / P-00-57 / P-00-58

Assembler les petites toupies comme ceci. Sur le corps de petite toupie (P-00-54 / P-00-55) enfiler l'étoile inférieure de petite toupie (P-00-56) puis l'étoile intermédiaire de petite toupie (P-00-57) et l'étoile supérieure de petite toupie (P-00-58).

    2.

P-00-50 / P-00-51 / P-00-52 / P-00-53

Assembler les tambours d'alimentation en empilant successivement une étoile de tambour d'alimentation 16 dents (P-00-50), une étoile de tambour d'alimentation 8 dents (P-00-51), 2 étoiles de tambour d'alimentation 6 dents (P-00-52) et 2 étoiles de tambour d'alimentation 4 dents (P-00-53). Essayer un maximum de décaler les dents d'une étoile à l'autre.

   3.

P-03-01

Ensuite vient l'assemblage du chassis. On commence avec le chassis central (P-03-01).

   4.

P-75-06 / P-75-07

Coller le flanc central gauche (P-75-06) et le droit (P-75-07) de chaque coté du bec comme sur l'image.

   5.

P-00-01 / P-00-08

Installer le dos de bec (P-00-01) ainsi que le cadre d'attelage (P-00-08) l'un sur l'autre.

   6.

P-03-51 / A-00-02

Empiler 3 étoiles d'alim de flanc (P-03-51), insérer les dans leur logement et enfiler un morceau d'axe de 2mm (A-00-02) comme illustré. Répéter la même chose de l'autre coté. Vous pouver les coller entre elles pour plus de facilité mais attention à ne pas les coller sur l'axe, l'ensemble de 3 étoiles doit pouvoir se demonter pour la peinture.

   7.

P-75-08 / P-75-09 / A-03-01

Présenter les flancs intermédiaires gauche (P-75-08) et droit (P-75-09) de part et d'autre. Pour faciliter les opérations suivante, je vous conseille de déja les fixer avec les vis de charnière d'unités lat. (A-03-01).

8.

P-75-02 / P-75-03

Placer les chassis intermédiaires gauche (P-75-02) et droit (P-75-03) pour qu'ils s'alignent parfaitement avec le chassis central.

   9.

P-75-10 / P-75-11

Présenter les flancs latéraux gauche (P-75-10) et droit (P-75-11) de part et d'autre.

   10.

P-75-04 / P-75-05

Placer les chassis latéraux gauche (P-75-04) et droit (P-75-05) pour qu'ils s'alignent parfaitement avec le reste des chassis.

   11.

P-03-51 / A-00-02

Empiler à nouveau 2 x 3 étoiles d'alim de flanc (P-03-51) et insérer les à leur place à l'aide de 2 morceau d'axe de 2 mm (A-00-02). A nouveau vous pouver les coller entre elles pour plus de facilité mais attention à ne pas les coller sur l'axe, l'ensemble de 3 étoiles doit pouvoir se demonter pour la peinture.

   12.

P-75-21 / P-75-22

Coller les capots latéraux gauche (P-75-21) et droit (P-75-22) à l'arrière des flancs latéraux.

   13.

P-75-19 / P-75-20 / A-03-01

Présenter les capots intermédiaires gauche (P-75-21) et droit (P-75-22) . Enlever les vis charnières d'unité lat si installées comme conseillé à l'étape 8. Une fois les capots mis en place, remettre les vis en place. Ne coller pas les capots tout de suite, ils doivent se démonter pour permettre de retirer les étoiles d'alim de flanc pour l'étape de peinture. Vous pouvez également mettre les vis (A-03-01) pour maintenir les unités externes gauche et droite .

14.

P-00-02 / P-00-03

Coller ensuite les flancs de bec gauche (P-00-02) et droit (P-00-03). L'arrière des flancs doit affleurer le bord du chassis central.

   15.

P-03-02 / P-75-13 / P-75-14 / P-75-15 / P-75-16

Par le dessous, placer les patins centraux (P-03-02), les patins intérmédiaires gauche (P-75-13) et droit (P-75-14) ainsi que les patins latéraux gauche (P-75-15) et droit (P-75-16).

   16.

P-75-25 / P-75-26 / P-00-04 / P-00-05 / P-00-06

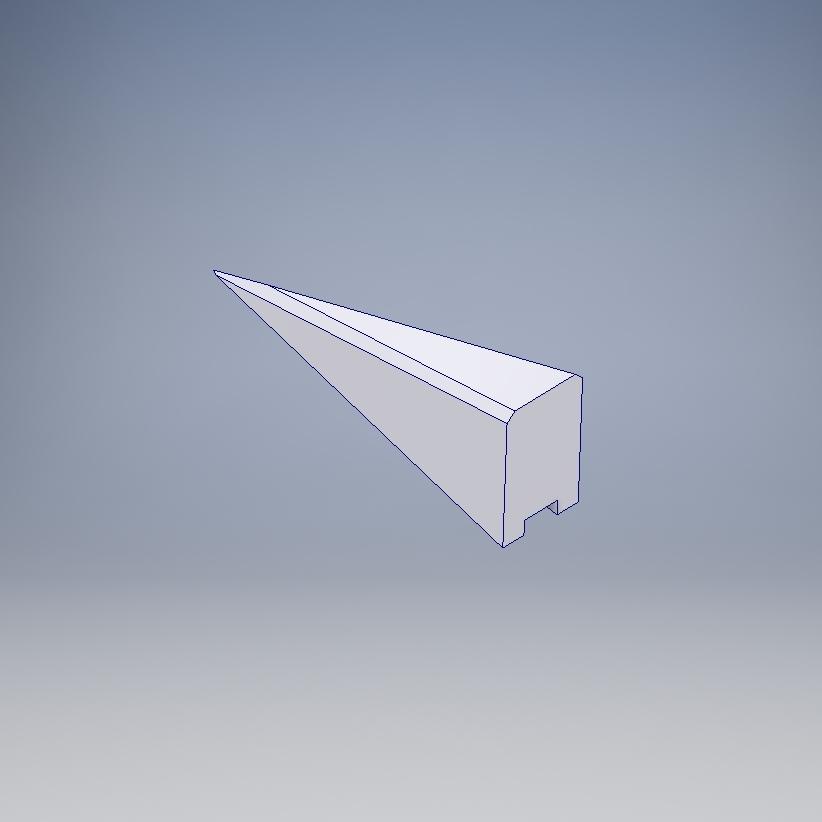

Coller les carters de vis gauche (P-75-25) et de vis droit (P-75-26). Installer ensuite les pointes extérieures (P-00-04) à chaque extrémité du bec, la pointe centrale (P-00-05) au milieu et les pointes intermédiaires (P-00-06) sur les emplacements restants

17.

P-75-17 / P-75-18

Ôter à nouveau les vis et insérer cette fois les capots centraux gauche (P-75-17) et droit (P-75-18). Ne coller pas non plus ces capots tout de suite, ils doivent se démonter pour permettre de retirer les étoiles d'alim de flanc pour l'étape de peinture.

18.

P-00-07 / P-00-09

Placer le carter de tambour d'alimentation (P-00-07) bien centré sur le bec, au dessus du dos de bec. la pièce doit être placée légèrement en arrière afin que les trous s'alignent avec ceux du chassis inférieur. Vous pouvez utiliser 2 tiges afin de guider la pièce jusqu'a son emplacement. Coller ensuite la latte de fixation du bec (P-00-09) derrière le carter, centré et posée en affeurement avec le dessus.

19.

-

Insérer les 2 tambours d'alimentation à leur place à l'aide d'axe de 2mm. Ne pas coller les axes car les tambours seront démontés pour les opérations de peinture.

20.

-

Monter les petites toupies pré-assemblées à l'étape 1. Attention au sens gauche ou droite selon la position de la toupie dans le bec.

21.

P-03-73 / P-03-72 / P-00-71 / P-03-70 / P-03-71 / A-00-03 / P-00-72

Placer les tôles latérales gauche (P-03-73) et droite (P-03-72) ainsi que la tôle centrale (P-00-71) et les tôles intermédiaires gauches (P-03-70) et droites (P-03-71). Insérer les axes avec tête (A-00-03) à travers les moyeux de toupie (P-00-72) et les enfoncer dans le chassis central. Eviter de coller ces parties pour l'instant, le tout devant être démonté pour la peinture.

   22.

-

Démonter les sous assemblages montés précédemment et peindre chaques partie dans la couleure de votre choix. Peindre aussi les différents éléments restant tel que les barres et les vis.

Après séchage, remonter le tout. Au besoin, certaines pièces peuvent maintenant être collées. Penser à laisser libre en rotation les toupies, les tambours d'alimentation et les vis.

23.

P-00-59 / P-00-60 / A-00-02 / A-60-02

Insérer les vis gauche (P-00-59) et droite (P-00-60) respectivement à gauche et à droite à l'aide d'axe de 2 mm (A-00-02). Coller aussi les petites bâches caoutchouc (A-75-02) et les grandes bâches (A-75-03) de part et d'autre au dessus de chaque charnière.

   24.

P-75-80 / P-75-81

Sur la barre centrale 1 (P-75-80) fixer les barres centrales 2 (P-75-81) à l'aide d'axe de 1mm (A-00-01). Ne pas coller ces pièces, elle doivent pivoter lors du replaige du bec. L'ensemble peut être installé sur la miniature à l'aide d'un axe de 1 mm (A-00-01).

   25.

P-75-82 / P-75-83 / P-75-84 / P-75-85

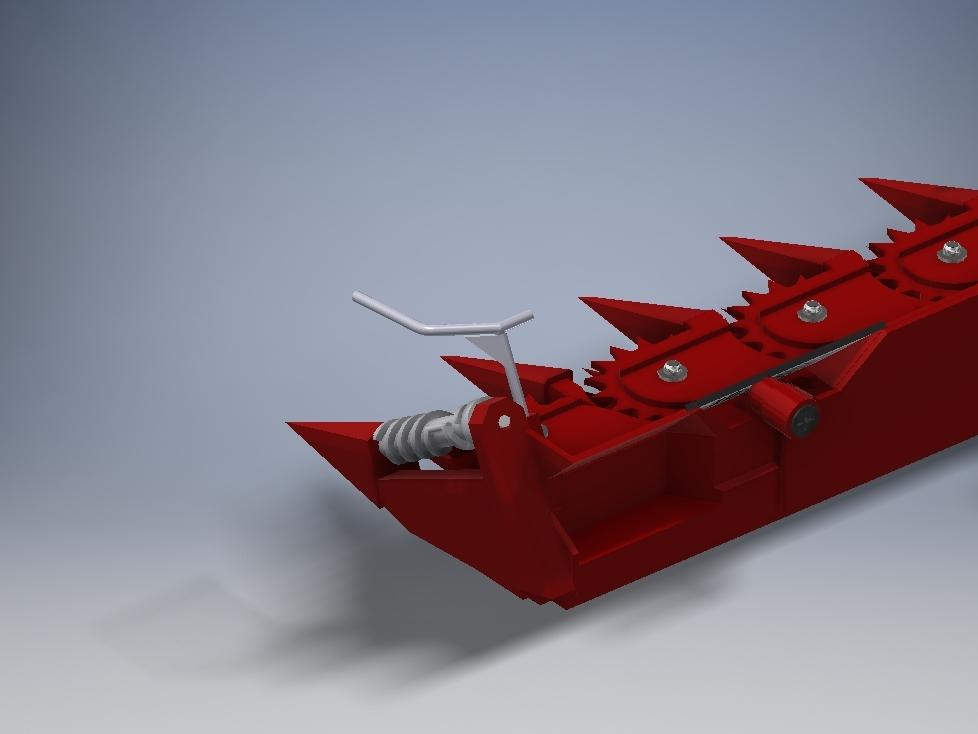

Insérer les barres latérales 1 gauche (P-75-82) et droite (P-75-83) et coller les barres latérales 2 gauche (P-75-84) et droite (P-75-85) sur les premières, comme sur la photo.

26.

A-75-04

Enfiler les 2 flexibles (A-75-04) entre les barres latérales gauche et droite et les barres centrales 2. Légèrement tendu mais pas à l'excès.

27.

A-75-01

Apposer les stickers "Champion 375" (A-75-01) à l'arrière du bec de part d'autre. Les autocollants "Kemper" peuvent être collés sur les flancs et/ou sur la tôle centrale mais ce n'est pas obligatoire. Les modèles réels n'en sont pas tous équipés.
