Claas Direct Disc 520

Il y a fort longtemps j'avais créé une barre de coupe directe Direct Disc 520 pour mes ensileuses Claas. Il n'existait pas encore d'équivalent dans les miniatures du commerce et je m'étais débrouillé pour faire quelque chose de pas trop vilain. C'était assez sommaire mais ça faisait le boulot. Quelques années plus tard Wiking arrivait sur le marché avec sa coupe Direct Disc 520; un modèle différent de ce que moi j'avais fait et très bien fini. J'avais donc décidé de me séparer de cette réalisation ayant en tête de la recommencer en une version plus propre. Avant de vendre le modèle de base j'ai bien pris soins de relever un maximum de cote afin d'avoir déja une base pour la future machine.

J'envisage de refaire la même machine en y incorporant cette fois le lamier, la vis et les patins. Ces éléments seront bien sûr sous la bâche mais bon, autant pousser un peu le détail. Je vais faire avec les infos du net car je ne connais pas de machine similaire à pouvoir aller mesurer; la première version étant par ailleur une bonne base pour les dimensions.

Etapes de la fabrication:

Je commence par la modélisation du dome central et des 2 carter latéraux. Ils ont des formes tout à fait particulières, beaucoup de courbes et ce genre de géométrie n'est pas toujours évidente. Je débute par là car c'est, je pense, la grosse difficulté de ce modèle: recréer le plus fidèlement possibles les courbures de ces carters. Voici ce que ça donne, çe m'a l'air pas mal du tout.

Ensuite ce sont de plus simples formes géométriques qui s'assemblent pour former la carcasse de la coupe. Petit plus par rapport à la première version: le petit capot situé contre le "dôme" central qui, je pense, doit servir à protéger une courroie. Et la modélisation est déja terminée! Je pense que l'ensemble est pas mal, c'est cohérent avec ce que je peux voir sur le net. Il reste à imprimer toutes les pièces.

Les pièces sont imprimées et nettoyées, un petit puzzle à assembler se présente à moi. La mini se monte plutot bien. Ensuite petit essais sur la toute nouvelle arrivée dans la collection; la Jaguar 900 UH.

Après peinture, installation de la vis et de la bache du dessus. Cette dernière n'est pas découpée très proprement mais ça sera masqué par les divers éléments du dessus. La lamier avec les assiettes de coupe a lui aussi été peint et installé et petit essais avec les capots blancs du dessus cette fois sur la Jaguar 900 made in Espace-machines-agri.be.

J'ai fixé les capots et les patins inférieurs, il me reste la bâche frontale à installer et les stickers.

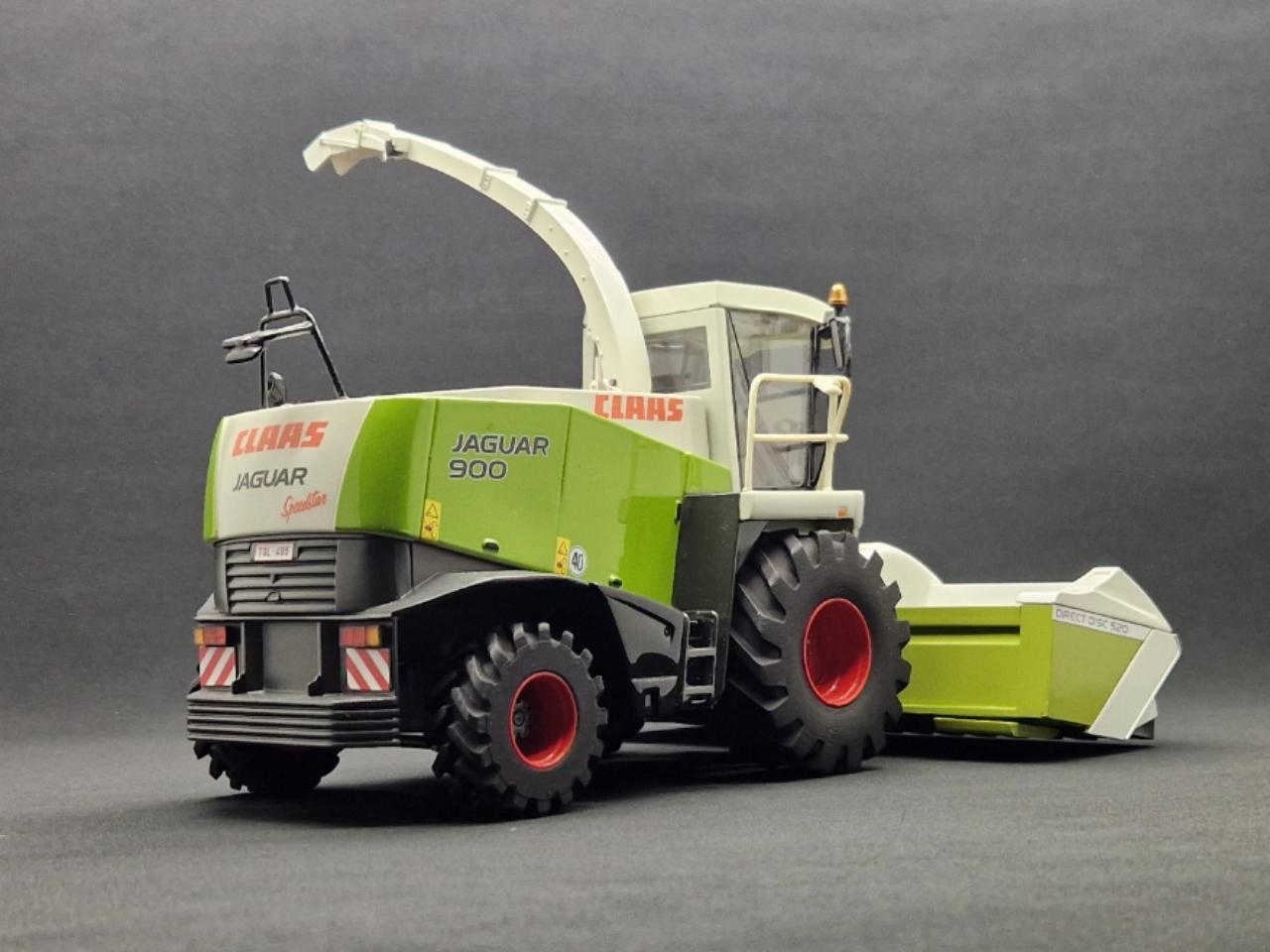

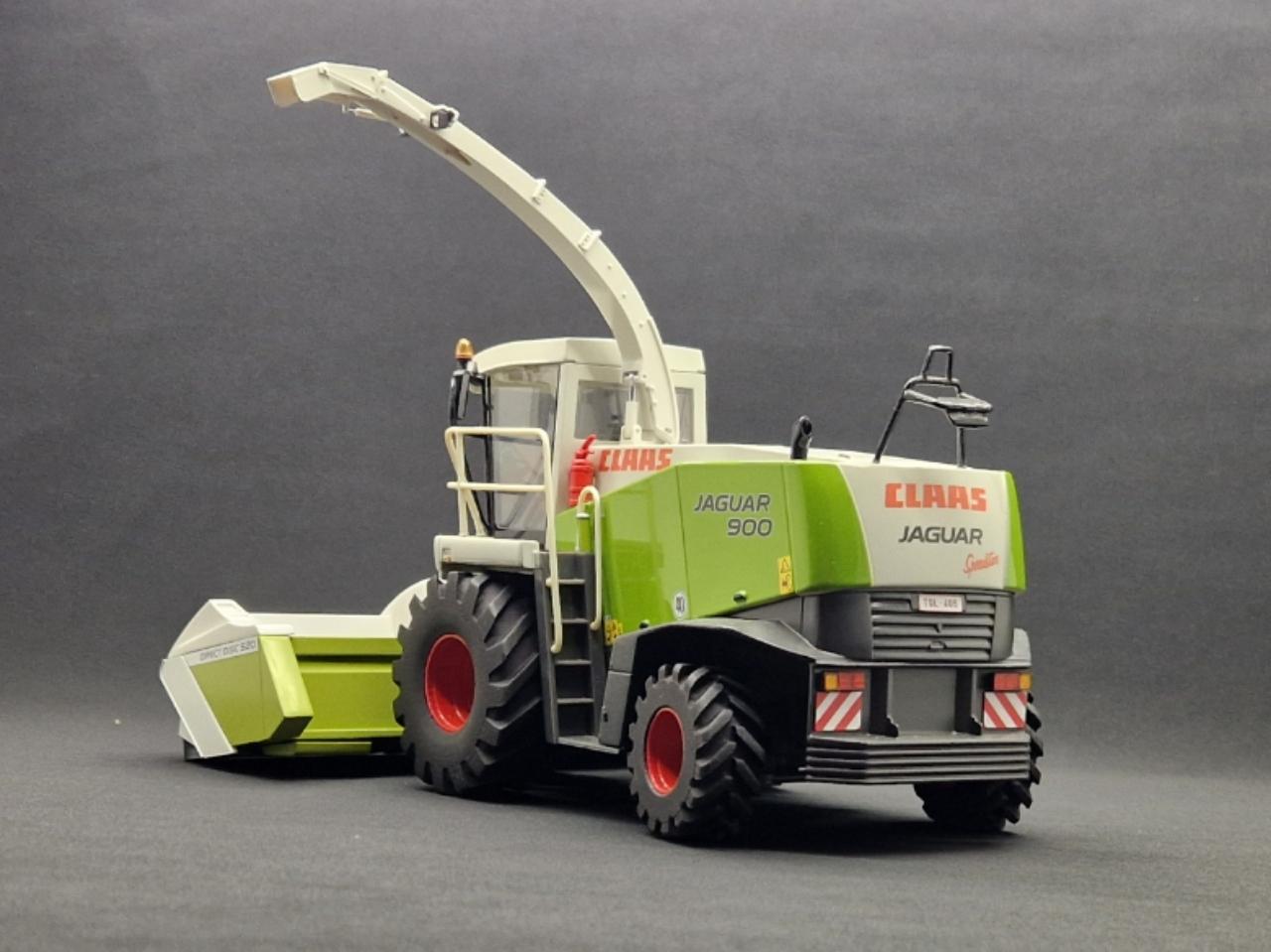

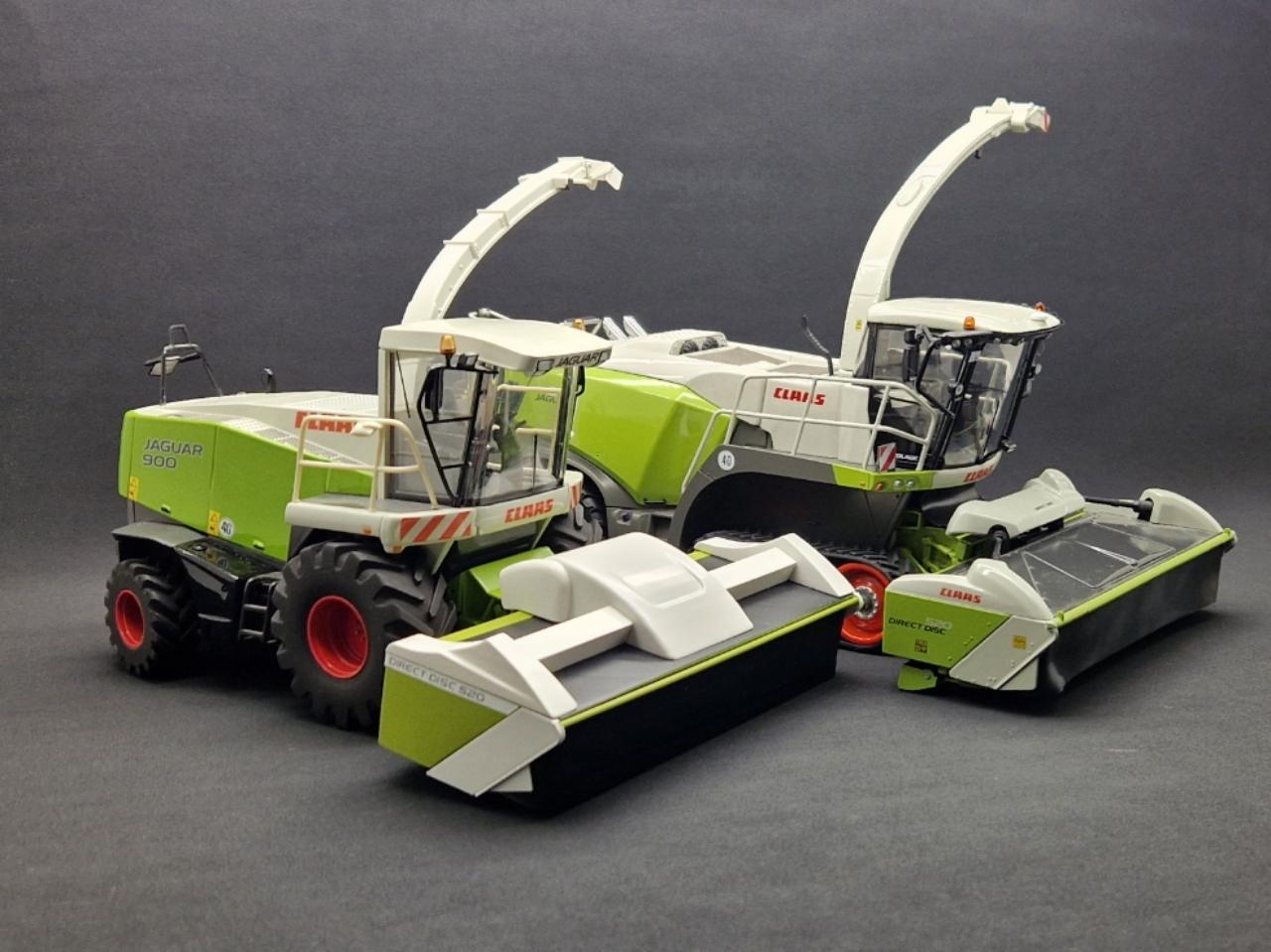

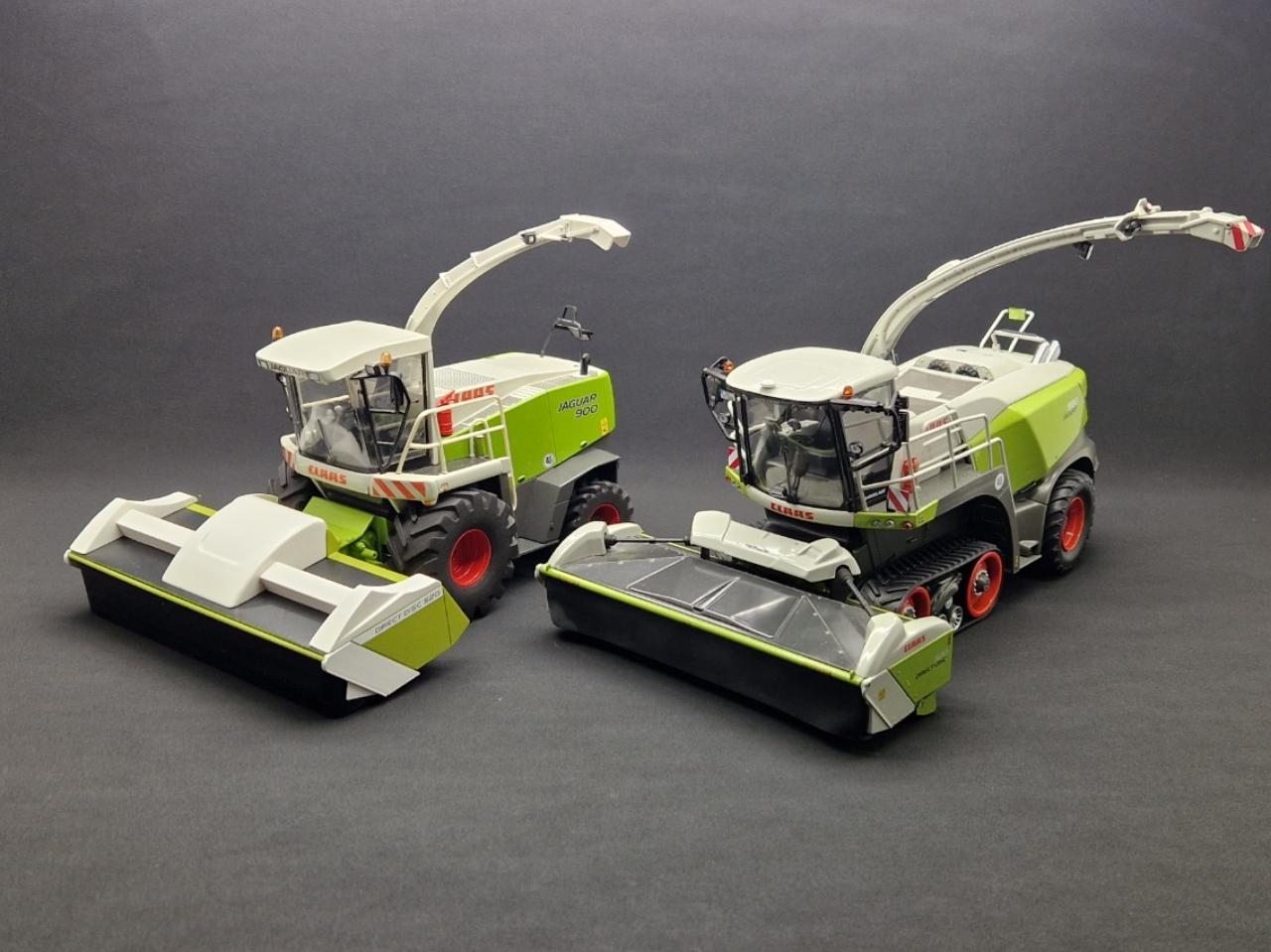

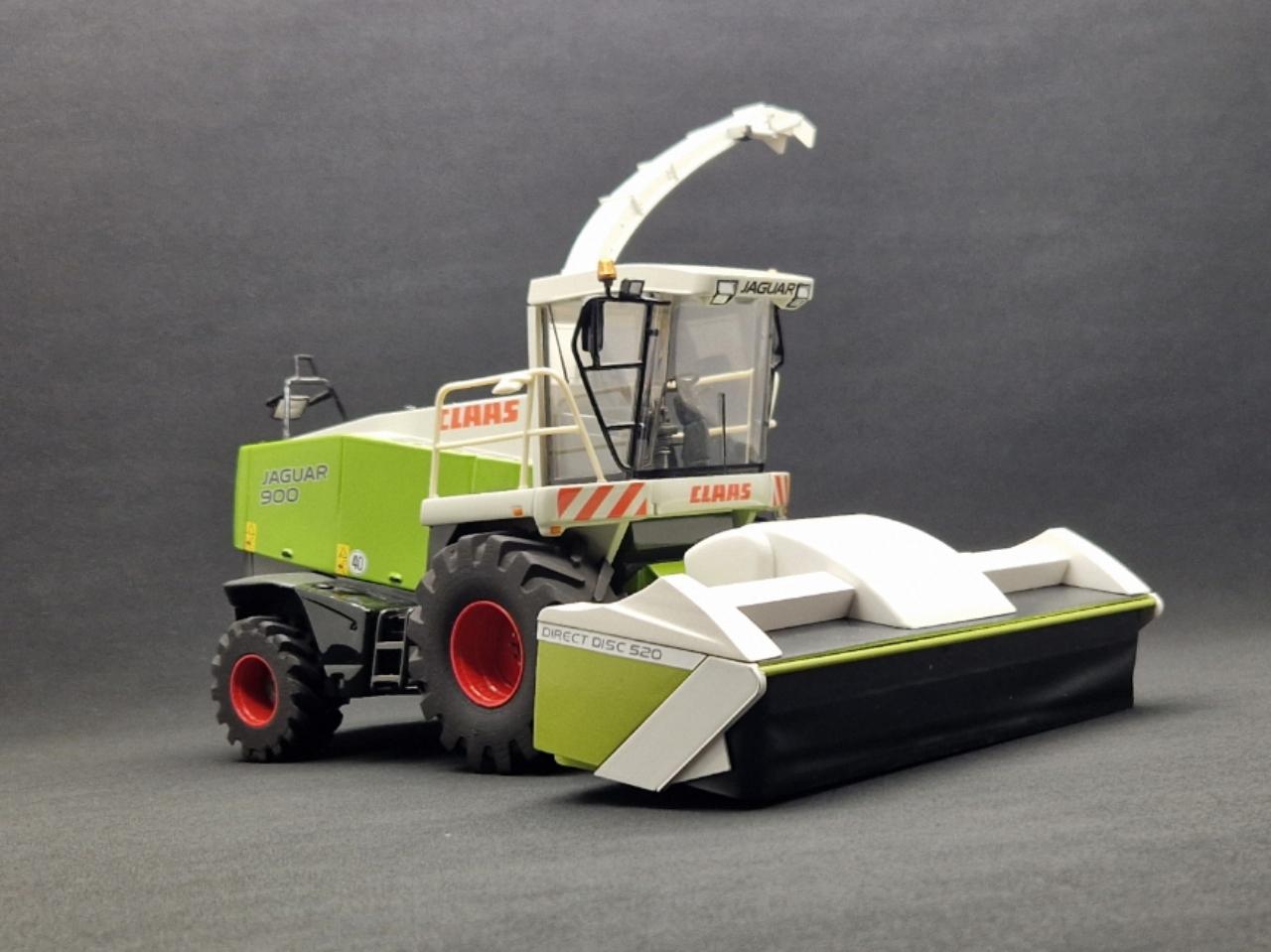

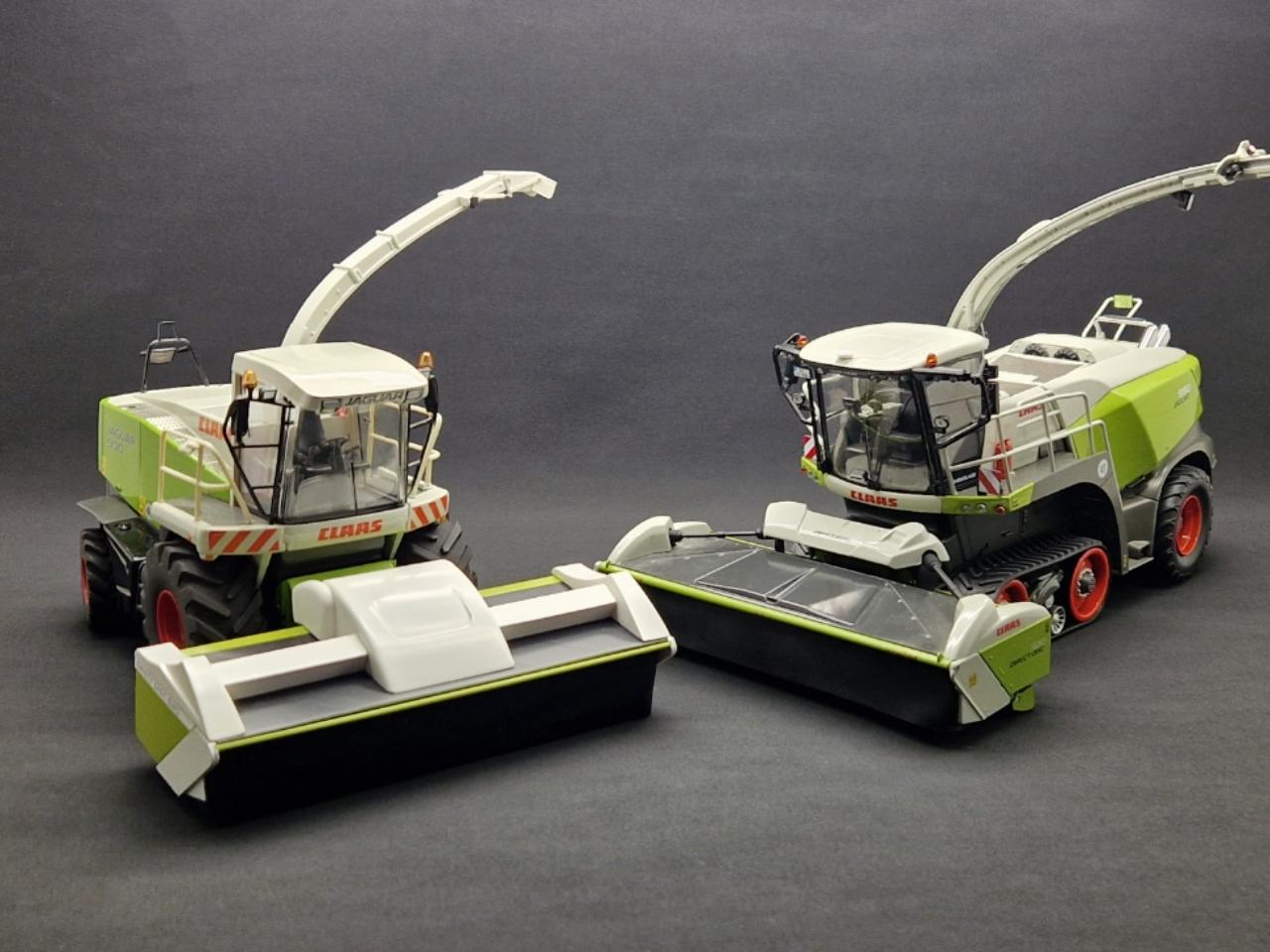

Et voila une mini qui se termine. Ce n'est pas un modèle de fou mais ça me plait bien, disons que c'est ce qu'il fallait à une Jaguar 900.

Merci d'avoir suivi ce projet, j'espère que vous appréciez la réalisation !

N'hésitez pas à me laisser vos commentaires, questions, remarques ou critiques. J'y répondrais avec grand plaisir dès que possible. Vous pouvez également utiliser le formulaire de contact si vous le souhaitez.

Je vous rapelle que ce modèle n'est pas à vendre.
